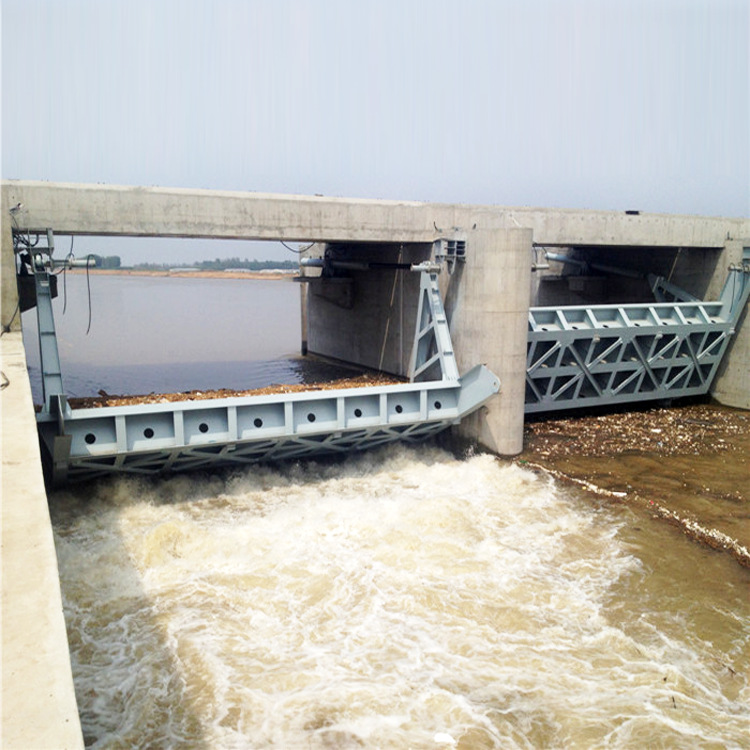

鋼壩閘門門葉的安裝

　　(1)鋼壩閘門門葉安裝工藝流程

　　支撐準備→門葉排布對號→對孔門葉螺栓連接→門葉連接處螺栓連接→水封裝置安裝→整體驗收

　　(2)鋼壩閘門門葉安裝工藝措施

　　門葉進行總體拼裝，門葉分單元運抵安裝現場經檢查合格后。首先，將各單元構件在平臺上擺放好，按制造廠內預組裝解體后所作的標記進行對號后，對其各項尺寸進行檢查，符合設計圖紙及標準的要求。并且滿足：節間連接螺栓連接。

　　(3)鋼壩閘門門葉的安裝

　　根據設計圖紙，以閘門孔口中心基準點為基準，復測底橫軸支鉸中心線，底坎里程、高程，側埋件的曲率半徑中心線及孔口距離。

　　利用吊車把門葉卸車;把門葉單元運到位后，并測量閘門的對角線扭曲等符合圖紙及標準要求。用起吊設備把已就位好的閘門及支臂吊至底軸并用支架固定好，按放好的閘門安裝線控制閘門里程，在底軸安裝面內打上密封膠，同時要求閘門上的連接板與底軸貼合嚴密，穿螺栓固定。

　　鋼壩門葉安裝完成后要求弧板與底軸貼合允許偏差為±2.0mm
