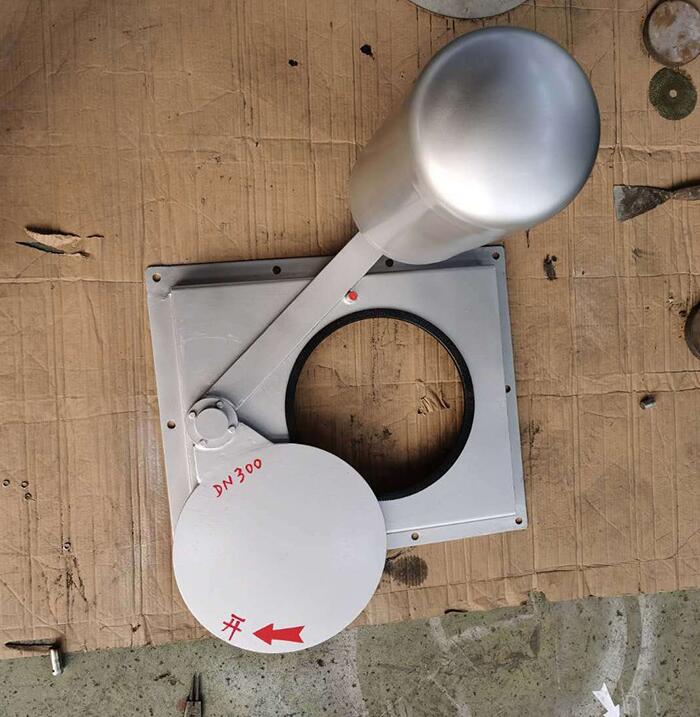

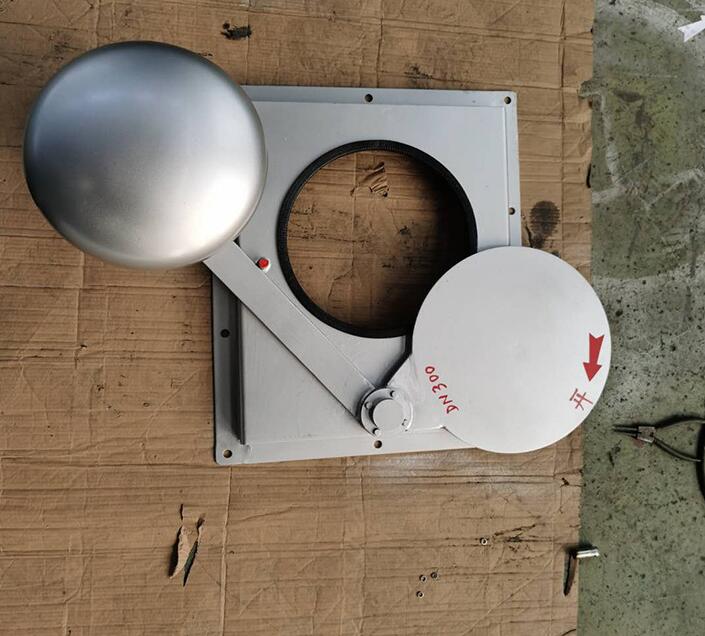

不銹鋼限流浮筒閥門不銹鋼限流閘門

　　用途介紹

　　小區、道路、河道排放口等現狀合流管截污合流及分流狀態下初期雨水截流污水水位過高時防止污水倒灌至雨水系統污水管負荷較大情況下限流，避免大量雨水沖擊污水系統

　　結構原理

　　當液位較低時截流閥處于開啟狀態，隨著液位的升高浮筒受浮力作用沿弧線上升通過傳動軸.帶動閘板沿弧線下降實現截流閥的關閉隨著液位的下降浮筒受重力作用沿弧線下降通過傳動軸帶動閘板沿弧線上升實現截流閥的開啟。

　　工作原理

　　晴天時，進水口內全部為污水，水量較小，井體內的水位低，浮筒在重力作用下使得浮筒閥閘板處于開啟狀態，此時污水全部經由裝置開口流向污水管網降雨初期，進水口的流量逐漸增加，井體內的水位也隨之逐步上升，此時浮筒在浮力的作用下帶動浮筒閥閘板逐步關閉截污管口，此時初期雨水也經由裝置開口流向污水管網降雨中后期隨著降雨的繼續，井體內的水位進一步上升，此時浮筒帶動浮筒閥閘板完全關閉，從而避免了大量雨水進入到污水管網稀釋的水從井體內排水口排出;

　　降雨結束，隨著現狀合流管內水位下降，浮筒帶動浮筒閥閘板逐步開啟并恢復到初始狀態。
