浮筒閥、限流閥、截流閥

　　參數

　　名稱: 浮筒閥

　　型號: ZFFTF

　　連接方式：附壁式膨脹螺栓安裝

　　品牌: 廣州展富

　　公稱通徑: DN200~DN1000mm ;

　　公稱壓力: PN0.6Mpa;

　　適用溫度: 80℃;

　　閥體材質: 304不銹鋼;

　　適用介質: 雨水、污水。

　　概述

　　浮筒閥，也叫截流閥、限流閥、盲板閥。是一款依靠浮筒控制的閥門，浮筒升降可以實現水流量調節。整體材質為304不銹鋼制作，耐腐蝕性能好。適合用于污水井內，使用壽命長。廣泛應用于市政、水利、污水處理等行業?？梢蕴娲l門、拍門，徹底地實現自控功能，也可以用于泵站、雨污水合流的初期雨水收集，又可用于雨水管路防倒灌。

　　用途

　　小區、道路、河道排放口等現狀合流管截污;

　　合流及分流狀態下初期雨水截流;

　　污水水位過高時，防止污水倒灌至雨水系統;

　　污水管負荷較大情況下流，避免大量雨水沖擊污水系統。

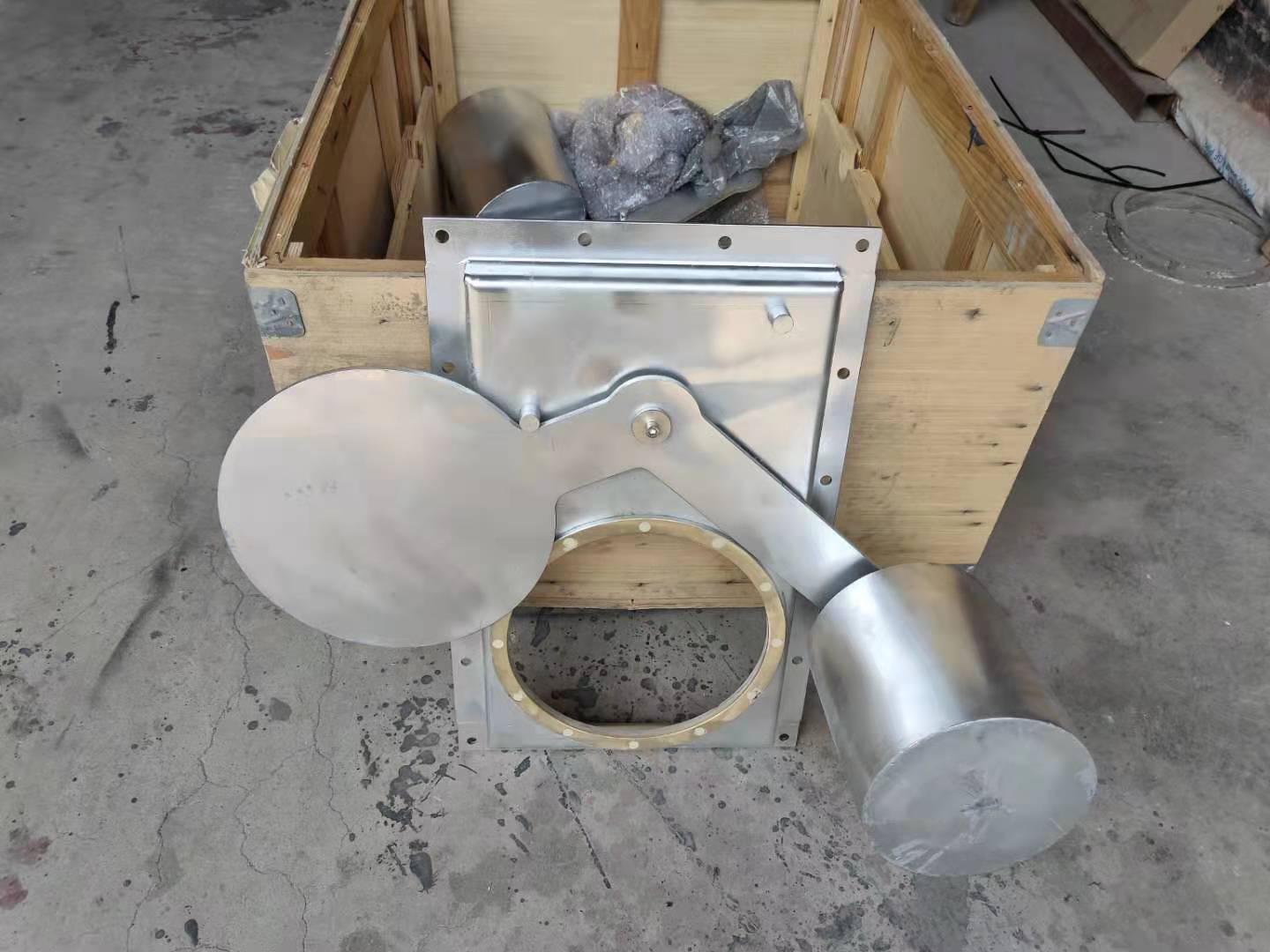

　　結構原理

　　當液位較低時，浮筒閥處于開啟狀態，隨著液位的升高，浮筒受浮力作用沿弧線上升，通過傳動軸帶動閘板，沿弧線下降，實現截流閥的關閉，隨著液位的下降，浮筒受重力作用，沿弧線下降，通過傳動軸帶動閘板沿弧線上升，實現浮筒閥的開啟。

　　工作原理

　　晴天狀態

　　晴天時，進水口內全部為污水，水量較小，井體內的水位低，浮筒在重力作用下使得浮筒閥閘板處于開啟狀態，此時污水全部經由裝置開口流向污水管網。

　　降雨初期

　　降雨初期，進水口的流量逐漸增加，井體內的水位也隨之逐步上升，此時浮筒在浮力的作用下帶動浮筒閥閘板逐步關閉截污管口，此時初期雨水也經由裝置開口流向污水管網。

　　降雨中后期

　　隨著降雨的繼續，井體內的水位進一步上升，此時浮筒帶動浮筒閥閘板完全關閉，從而避免了大量雨水進入到污水管網，稀釋的水從井體內排水口排出。

　　降雨結束

　　隨著現狀合流管內水位下降，浮筒帶動浮筒閥閘板逐步開啟，并恢復到初始狀態。
