優質產品之液壓升降壩介紹

　　液壓升降壩構造由弧形(或直線)壩面、液壓桿、支撐桿、液壓缸和液壓泵站組成。它廣泛應用于農業灌溉、漁業、船閘、海水擋潮、城市河道景觀工程和小水電站等建設。

　　液壓升降壩力學結構科學、不阻水、不怕泥砂淤積;不受漂浮物影響;在損失極小水量的情況下，就能很容易地沖掉上游的漂浮物，使河水清澈;放壩快速，不影響防洪安全;抗洪水沖擊的能力強。它攻克了傳統活動壩型的缺點，同時它又具備傳統壩型的所有優點：緊貼河床不阻水、自動放壩行洪，保持任意水位高度而且堅固耐用。

　　液壓升降壩是一種采用自卸汽車力學原理，結合支墩壩水工結構型式的活動壩，具備擋水和泄水雙重功能。

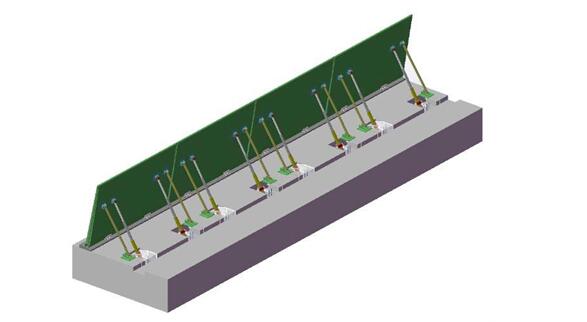

　　↑ 液壓升降壩示意圖 ↑

　　我司液壓升降壩特點：采用集成式液壓啟閉機驅動方式，無需液壓泵房，集成度高，
體積小巧，具有重載啟動，平順性良好;可以實現擋水可靠、啟閉靈活，閘門開度無級可調，隨時啟閉。最大高程自動鎖止，固定可靠。

　　具體說明：

　　集成式液壓啟閉機集成了電機、油泵、液壓控制閥和液壓缸，具有體積小、重量輕、動作靈活、工作平穩等特點?？梢灾剌d啟動、推拉力大、具有過載保護功能;同時配備位移傳感器，精準控制液壓缸活塞桿的伸出長度，保證閘門開度精確。配備液壓自鎖，
并能實現遠程聯網集中控制。(圖一)

　　鎖止裝置采用電動推桿自動鎖止。主要有鎖止座、電動推桿、閘板吊耳、接近開關等組成。當閘門運行到鎖止位置后，吊耳觸發接近開關，閘板停止運行，同時電動推桿驅動銷軸固定吊耳在鎖止座上。(圖二)

　　沖淤裝置采用 DN80
鍍鋅鋼管，鋼管外壁及進水口件內外壁均涂刷環氧瀝青漆，沖淤泵與鋼管端面采用法蘭連接。沖淤噴頭在施工時應使用堵頭封堵，設備安裝調試后， 拆除堵頭。(圖三)

　　止水：

　　底止水采用 P45-A 型止水橡膠，保證橡膠與底部轉軸均勻接觸，壓縮量控制在

　　3—5mm 中間。(圖四)

　　側止水采用 2P45-A 型和 I50-20 止水橡膠，保證橡膠與閘口側壁均勻接觸，壓縮量控制在 3—5mm 中間。(圖五)

　　電控通訊系統分為動力供電和通訊系統：

　　電控部分主要采用 380V 交流供電，集成整流穩壓模塊。通訊系統支持 GPRS、以太網、無線網橋、4G/5G
等多種通訊方式，可以方便連接調度中心和現場控制點，可以實現遠程監測、信息交互。

　　與傳動壩型比較：

　　為了在河流上攔河蓄水，又不影響防洪安全，廣泛采用用弧形門、平板鋼閘門等常規閘門、橡膠壩和翻板門壩。常規閘門泄流能力大，泄洪能力不如其他三種活動壩，運行調度靈活，可以通過閘門調度宣泄各種頻率的洪水，但金屬結構及土建工程量較大，
上部需設置啟閉設備和啟閉機房，投資較高，施工復雜，工期長，而且管理麻煩，運行維護費用高，需配專人管理，冬天需破冰，同時，不能排泄水面漂浮物，外觀不夠美觀。

　　橡膠壩是目前全世界使用最多的活動壩技術，它有緊貼河床不阻水，結構簡單，壩體跨度大，自重輕，抗震性能好，壩型美觀的優點。缺點也比較明顯：安全性、可靠性較差，使用壽命短;增加泵房，機電設備;壩袋易被漂浮物或尖銳物損壞，特別是冬季冰凍容易損壞壩袋;運行管理困難，汛期塌壩調度與蓄水難以協調，塌壩時間長，洪水暴漲來不及塌壩就被洪水沖毀。在浙江省，一場臺風就摧毀了十幾座橡膠壩。需人工定期清理漂浮物;塌壩放水后，出現泥砂淤積覆蓋壩袋，壩袋無法沖水，需人工清理泥砂，
而人工清淤極易損壞壩袋。

　　翻板門壩能根據上游水位自動調節，造價低，結構簡單，施工期短，管理運行方便，但也存在很多問題，主要有：一是阻水，經不住特大洪水的沖擊，易被洪水沖毀，全國每年都有大批翻板門壩被洪水沖毀。二是易被漂浮物卡塞或上游泥砂淤積,造成不能自動翻板而影響防洪安全。三是洪水過后，翻板門再關上時被異物卡住，造成大量漏水，
無法正常蓄水工作。四是上游漂浮物無法清理，使河道臟亂。

　　液壓升降壩做為新型活動壩，力學結構科學，不怕泥砂淤積;不受漂浮物影響;壩間無須建設支墩，放倒的壩面沉入河底，不阻水;在損失極小水量的情況下，就能很容易地沖掉上游的漂浮物，使河水清澈;放壩快速，不影響防洪安全，特別適合雨量充沛的南方及洪水漲落快速的山區;結構堅固可靠，抗洪水沖擊的能力強。液壓升降壩在充分考慮傳統的活動壩型缺陷基礎上，保留了攔水閘、橡膠壩、翻板門壩三種壩型的基本優點：

　　(1) 具有攔水閘堅固耐用的特點。

　　(2) 具有橡膠壩可控、緊貼河床不阻水特點;

　　(3) 具有翻板門壩自控、任意保持水位高度特點;

　　綜上所述，液壓升降壩克服了傳統活動壩的所有缺點，保留了三種活動壩的所有優點，具有明顯優勢，是性價比最高的活動壩。
