關于鋼壩的簡介

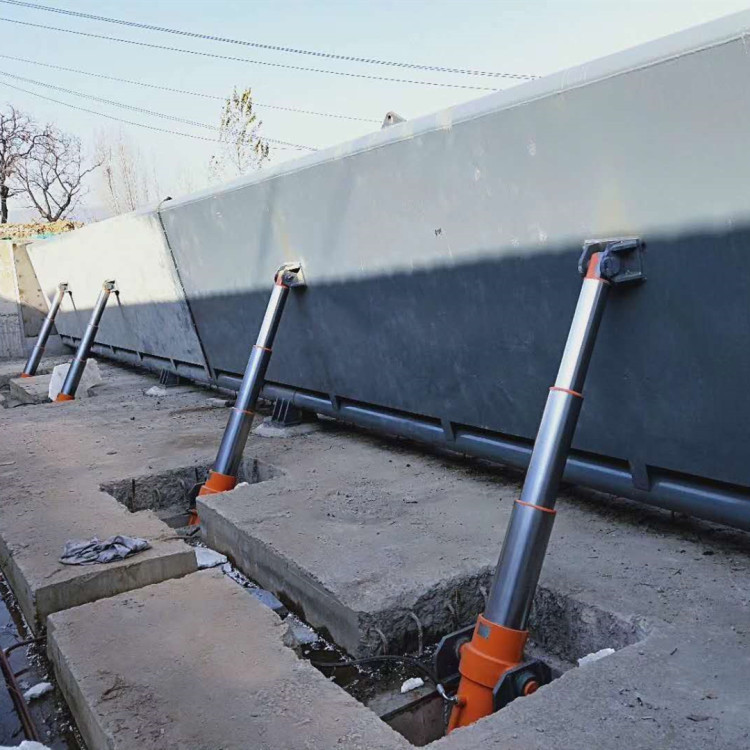

　　鋼壩、由門葉、埋件、底軸、拐臂、槅門器、液壓?jiǎn)㈤]機等部分組成。

　　鋼壩閘門運行方式為動水啟閉，可局部開啟。閘門兩邊各式各式各設一套液壓?jiǎn)㈤]機帶動底軸拐臂運動是閘門升臥運動，開關閘門。

　　主要部件：

　　閘門支鉸采用圓柱鉸，材料采用ZG310-750,軸套采用ZQA9，支鉸軸承采用關節軸承，支鉸是門葉啟閉時候的轉動中心，支鉸固定件由地腳螺栓固定在底板上，活動件由螺栓與門葉結構相連，承受總水壓力，門葉重量及開啟過程中啟閉力等外力，是翻板閘門啟閉的關鍵部件。

　　支鉸的
最大負荷，應發生在閘門剛開啟的時候，此閘門承受水壓力，啟門力及閘門自重等外力全部由支鉸承擔。每孔閘門有多個支鉸，根據孔口寬度計算分布在不同位置。

　　本閘門啟動采用兩端液壓?jiǎn)㈤]機，鋼壩液壓?jiǎn)㈤]機為臥式鉸支撐結構，支承鉸座配青銅基等自潤滑軸承，油桿桿頭配潤滑關節軸承，沿關節軸承徑向中心線的擺動角度，以補償啟閉機與閘門及其埋件的安裝誤差，關節軸承設有良好的密封，啟閉機的一端與底軸拐臂連接，由啟閉機活塞桿帶動拐臂運動，實現門體的開啟及關閉。

　　閘門工作原理和執行

　　閘門刨光后平直光滑，貼合嚴密，使結合面，止水面與運動滑道合三為一，是直接承受水壓力的擋水構件，閘框是閘板四周的支承構件，同時也是閘板上下運動的滑道，滑道以外部分鑲嵌于閘墩及閘底的二期混凝土中，將閘板所承受的水壓力均勻地傳遞到閘墩及閘室底部。在啟閉機作用下，當閘門啟閉運行時，緊閉斜鐵和閘框滑道確保閘門的縱橫運行軌跡，在水壓力和緊閉斜鐵的雙重作用下，確保閘板運行平穩，使閘門的閘板與閘框滑道緊密貼合，從而達到有效止水的目的。

　　閘門合格

　　1，密封面間隙檢驗：閘門密封面就是門板與門框密封座的結合面，生產完畢后必須外來雜物和油污，檢驗是將閘門全閉后平放，在門板上無外壓荷載的情況下，用0.1mm的塞尺沿密封的結合面測量間隙。

　　2，裝配檢驗：將門板門框內，作全啟全閉來回，檢查門板在全啟全閉時的位置，楔緊面的楔緊狀況和門板在導向槽內的間隙。用鋼尺和塞尺等工具分別進行測量。

　　3，滲漏試驗：密封面必須任何污物，不得在密封面間涂抹油脂。檢驗就是將閘門全閉，使門框孔口向上，然后在門框孔口內逐淅注入清水，以水不溢出為限，其密封面的滲水量應不大于1.25L/(密封長度)。

　　4，全壓泄漏試驗：檢驗就是將閘門安裝在試驗池內或現場作全壓試驗，采用計量(量筒、計時表等)檢測密封面的泄漏量，其值應不大于1.25L/(密封長度)。

　　5，出廠檢驗：水利設備有限公司生產的所有產品在出廠的后一道工序就是檢驗部門按照?qǐng)?zhí)行檢驗，并簽發閘門檢驗合格證和檢驗報告。

　　閘門產品結構概述

　　1，閘門必須是四面止水，承受的正向水壓為0.1千帕，反向水壓為0.02

　　2，閘門大多數是橡膠密封止水，采用啟閉機與門體用螺桿或者連接軸連接。

　　3，閘門的啟閉正常有電動啟閉或者手動啟閉兩種形式，電動啟閉機也應配套手動啟閉裝置，預防沒有電能操作。

　　4，閘門在設計大水壓工況條件下，必須具備足夠的強度和剛度。

　　5，閘門啟閉的速度每分鐘必須不小于0.25米。

　　安裝閘門注意事項

　　松動應加以緊固再進行安裝。

　　2，檢查閘門的主立框與橫框聯結上的止水面是錯位，如有錯位則松動聯結螺栓將止水面在同一平面內。

　　3，閘門安裝時應采用整體就位安裝，禁止閘框、閘板分體安裝，這樣能防止閘框變形。

　　4，二期澆注混凝土前將閘門整體吊裝就位后找好前后、左右的正確位置，然后將螺栓與工程配鋼筋焊牢，再用塞尺檢測各止水面處的間隙，同時對間隙超過0.3毫米處用高速螺栓進行確保各止水面的間隙在0.3毫米以下，再將閘門背水面兩邊立門槽用金屬或木質桿支撐，這樣能防止?jié)沧r(shí)造成門槽向內夾卡門板。
1，閘門在安裝前，首先要檢查各聯接部位的螺栓是否因運輸裝卸中造成的松動，如有

　　5，6，在澆注混凝土?xí)r流進閘板、閘框、斜鐵、擋板間隙中的灰漿應，這樣才能防止混凝土凝固后影響閘門正常啟閉。

　　7，閘門在啟閉時應注意閘板的上、下極限位置，這樣才能避免損壞鑄鐵鑲銅閘門和啟閉機。

　　8，閘門在啟閉中如有異常情況應立即停止使用并且找出原因處理完畢才能再次進行啟閉操作。

　　9，閘門關閉時在距底面0.1米處，可以暫時停住一小會，這樣能利用門底激流沖凈底門槽內的雜物，然后再將閘門關閉。閘門出廠前為了使閘板和閘框貼合的更緊，安裝后間隙2米以上的閘門在上下橫框上安裝了壓板卡鐵，在間隙后直至二次澆注混凝土凝固后，必須去掉上下橫框壓板卡鐵，閘門才能啟閉得動。
